無限遠校正光學系統

無限遠校正光學系統中，由標本通過物鏡的光線不在物鏡成像，而是作為無限遠的平行光束進入成像透鏡，由成像透鏡形成中間像。而在有限遠校正光學系統中，則由物鏡單獨形成中間像。

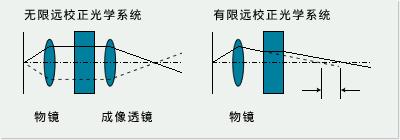

無限遠校正光學系統和有限遠校正光學系統的原理圖

顯微鏡行業中無限遠校正光學系統的優點(圖1)

無限遠校正光學系統的優點

無限遠校正的光學系統中，物鏡與成像透鏡之間為平行光線，原理上具有下述優點：

·改變物鏡與成像透鏡的間隔，倍率不會改變

·物鏡與成像透鏡之間插入平行平面板，也能保持齊焦，成像不會偏移

此處列舉的兩個優點，在顯微鏡光學系統的構成上也非常有益，因此，一直存在著“無限遠校正光學系統是理想的顯微鏡光學系統”這一說法。如果能zui大限度的利用該優點，就可以在物鏡和成像透鏡之間的平行光束部分中自由插入或移去中間鏡筒，構建zui佳的光學系統。

*UIS2/UIS物鏡的齊焦距離為45 mm，成像透鏡的焦點距離為180 mm。

無限遠校正光學系統優點示意圖

顯微鏡行業中無限遠校正光學系統的優點(圖2)
